Erdwärmepumpe
iDM Sole-Wasser Wärmepumpen

iDM TERRA ERDWÄRMEPUMPEN – umweltfreundlich, energieeffizient
iDM Erdwärmepumpen nutzen die kostenlose Umweltenergie, arbeiten emissionsfrei im eigenen Haus und benötigen keinen separaten Heizraum. Die Energie aus Erde oder Grundwasser wird mithilfe von elektrischem Strom für das Heizungssystem und die Brauchwassererwärmung effizient nutzbar gemacht. Mit einem der zahlreichen iDM TERRA Wärmepumpensysteme heizen und kühlen Sie Ihr Zuhause effizient und umweltfreundlich – sowohl im Neubau als auch in der Sanierung. Und das, ohne wertvollen Platz in Ihrem Garten zu beanspruchen. Treffen Sie eine intelligente Entscheidung für eine nachhaltige Zukunft!

UNSERE PRODUKTE

  • 36908

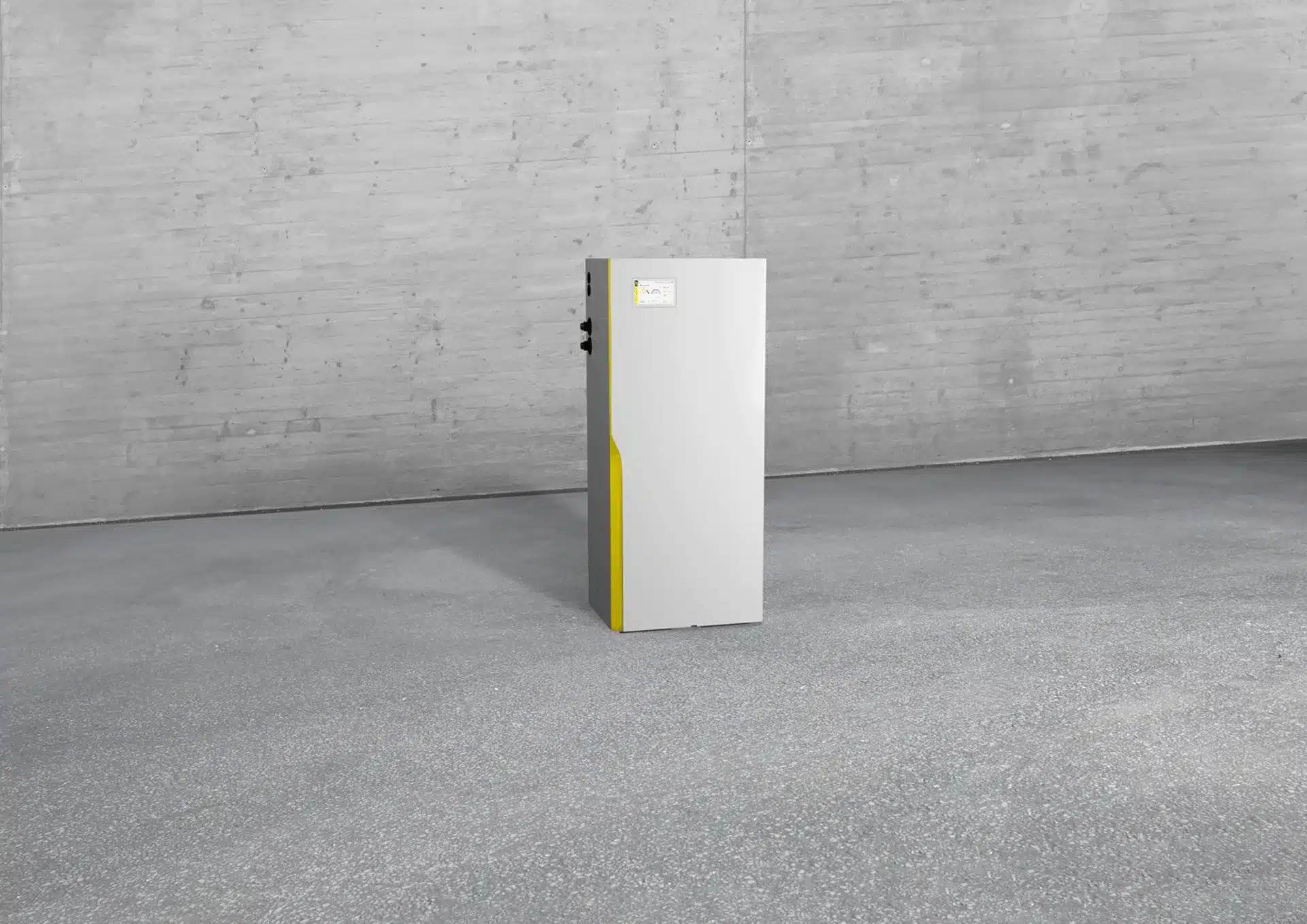

    Die iDM iPUMP T7 Baureihe bietet modulierende Erdwärmepumpen mit 2-7 kW Leistung, ideal für Heizen, Warmwasserbereitung sowie optional für passive Kühlung. Sie nutzt hauptsächlich das Erdreich oder Grundwasser als Energiequelle, passt sich stufenlos dem Wärmebedarf an und arbeitet maximal effizient.
  • 36908

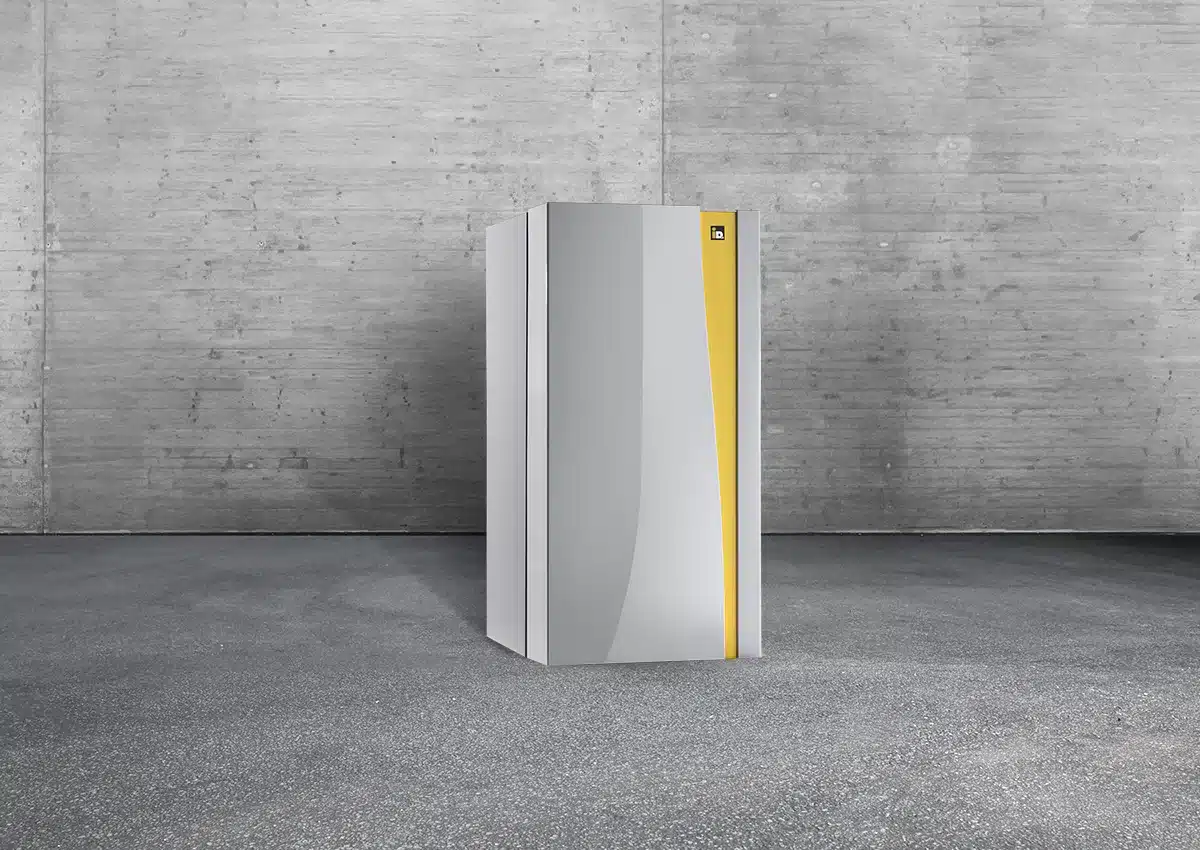

    Die iDM TERRA SWM ist eine modulierende Erdwärmepumpe, die sich durch eine besonders effiziente Anpassung der Heizleistung auszeichnet. Dank ihrer stufenlosen Modulation zwischen 3-13 kW oder 6-17 kW passt sie die Leistung präzise an den jeweiligen Wärmebedarf an.
  • 36908
    Die iDM BOOSTER Trinkwasserwärmepumpen erfüllen bei optimaler Dimensionierung der Anlage die Anforderungen der Trinkwasserverordnung und sorgen in Kombination mit einer iDM Wärmepumpe für effiziente und hygienische Warmwasserbereitung in einem hydraulisch getrennten System.
  • 36908
    Die iDM TERRA SW TWIN H Wärmepumpen sind ideal für Neubauten, Sportstätten und Wohnanlagen, die hohe Vorlauftemperaturen und die Einhaltung der Trinkwasserverordnung erfordern. Perfekt auch für Sanierungen, bei denen höhere Temperaturen gefordert sind.
  • 36908

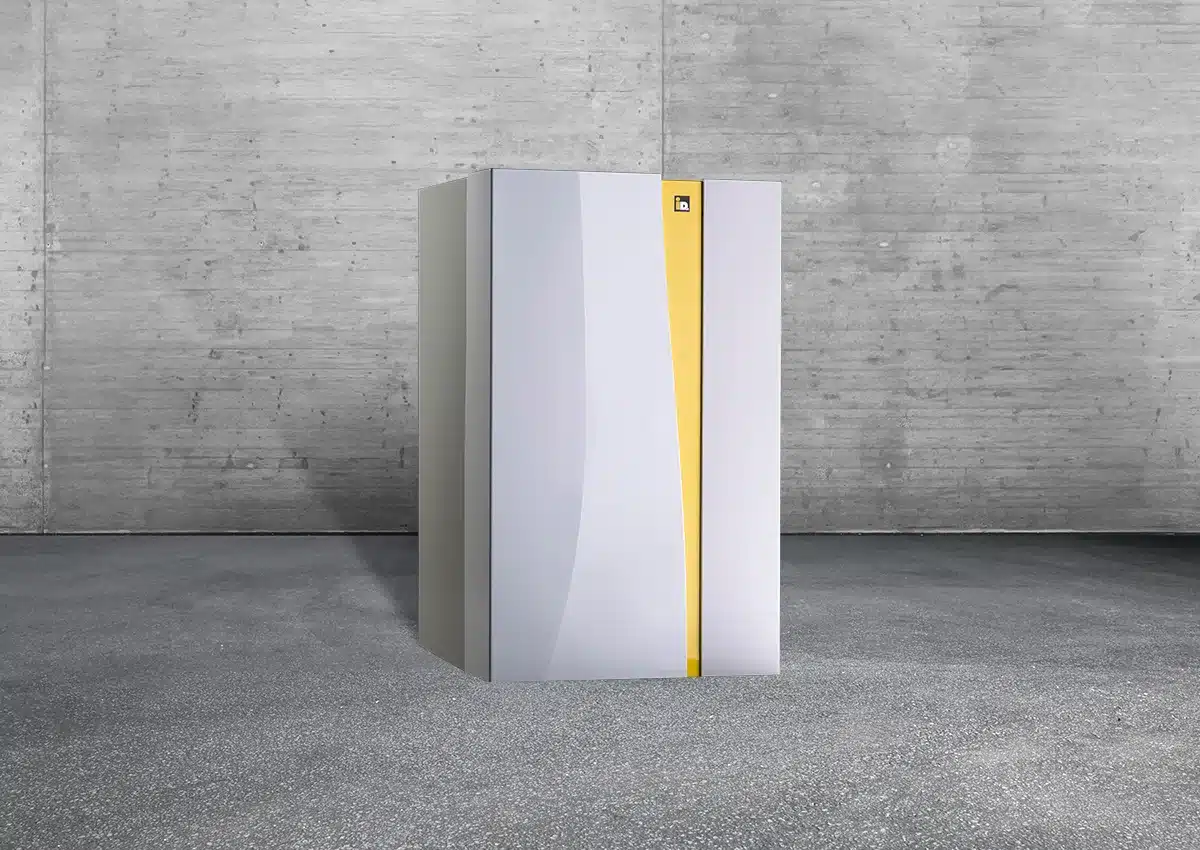

    Die iDM TERRA SW TWIN Baureihe mit TWIN-Technologie bietet höchste Effizienz. Durch die zwei Verdichter in einem kompakten Gehäuse arbeitet sie besonders energieeffizient und gewährleistet eine zuverlässige Beheizung von größeren Wohn- und Gewerbeobjekten.

Funktionsprinzip einer Erdwärmepumpe

Eine Erdwärmepumpe wird alternativ als Geothermie-Heizung oder Sole-Wasser Wärmepumpe bezeichnet. Sie funktioniert ähnlich wie eine Luftwärmepumpe oder Grundwasser Wärmepumpe. Der Unterschied liegt in der Art und Weise, wie die Energiequelle erschlossen wird.

So funktioniert das Heizen mit einer Sole-Wasser Wärmepumpe:

  • Per Sonde oder Kollektoren wird Erdwärme von einem frostsicheren Sole-Wasser-Gemisch aufgenommen und zur Wärmepumpe weitergeleitet.
  • Die Sole überträgt die Wärme auf ein Kältemittel, welches bereits bei niedrigen Temperaturen verdampft.
  • Der entstehende Dampf wird weiter verdichtet. Dadurch erwärmt sich dieser zusätzlich.
  • Die Wärme wird im Anschluss an das Heizsystem abgegeben.
  • Dadurch kühlt das Kältemittel ab.
  • Das kalte Sole-Gemisch wird wieder in die Erde gepumpt.
  • Der Kreislauf beginnt von vorne.

Die Entnahmeleistung hängt von der Dimensionierung der Kollektoren bzw. der Sonde ab. Auch die Bodenbeschaffenheit hat Einfluss. Ist dieser zu trocken, speichert er weniger Energie. Ein feuchter Boden transportiert die Wärme grundsätzlich besser. Ist die Bodenqualität schlecht, werden zum Beispiel mehr Kollektoren benötigt. Informieren Sie sich deshalb über die örtlichen Gegebenheiten und lassen Sie sich von Experten beraten.

Arten von Erdwärmepumpen

Sole-Wasser Wärmepumpen erschließen die thermische Energie aus dem Erdreich auf unterschiedliche Weise.

Folgende Varianten stehen zur Verfügung:

  • Flächenkollektoren
  • Ringgrabenkollektoren
  • Erdwärmesonden

Nicht jede Art eignet sich gleich gut für jedes Grundstück. Flächenkollektoren und Ringgrabenkollektoren bzw. Erdwärmekörbe werden oberflächennah verlegt. Die Verwendung einer Sonde setzt eine Tiefenbohrung voraus.

Flächenkollektoren

Flächenkollektoren kann man sich vom Aufbau her vorstellen wie eine Fußbodenheizung. Die Rohre werden horizontal und oberflächennah verlegt. Gegraben wir in etwa 1,5 – 2 m Tiefe. Man bewegt sich also unterhalb der Frostgrenze. Diese Art von Erdwärmetauscher benötigt viel Platz. Die Fläche beträgt zum Teil mehrere 100 m². Deshalb eignen sich Flächenkollektoren in den meisten Fällen nicht für dicht bebaute Gebiete.

Wesentlich ist, dass die Fläche später nicht bebaut oder versiegelt werden darf. Die Kollektoren beziehen die Energie nämlich unter anderem aus dem versickernden Regenwasser. Am effizientesten ist die Verlegung im Zuge eines Neubaus sowie auf Grundstücken mit großen Freiflächen.

Ringgrabenkollektoren

Ringgrabenkollektoren werden klassischerweise rund um das Grundstück verlegt. Es handelt sich um die kostengünstigste Form, die Wärmequelle Erde zu nutzen. Die Kollektoren können horizontal oder vertikal in Oberflächennähe eingebracht werden. Dazu wird ein ca. 2 – 2,5 m tiefer Graben ausgehoben.

Der Flächenbedarf ist meist geringer und die Menge an Erdaushub hält sich im Vergleich zu Flächenkollektoren ebenfalls in Grenzen. Deshalb sind Ringgrabenkollektoren auch für die Sanierung und dichter besiedelte Gebiete sehr interessant.

Erdwärmesonden

Für die Verlegung von Erdwärmesonden muss ein zertifiziertes Unternehmen eine ca. 60 – 100 m tiefe Tiefenbohrung vornehmen. Abhängig von der benötigten Entnahmeleistung, der Bodenbeschaffenheit und dem örtlichen Grundwasserspiegel ist eine behördliche Genehmigung notwendig. Die anfallenden Kosten für die Nutzung der Geothermie sind im Vergleich zu Flächen- oder Ringgrabenkollektoren üblicherweise höher.

Der Vorteil von Erdwärmesonden liegt im geringen Platzbedarf. Für die Bohrung muss allerdings sichergestellt sein, dass schweres Gerät Zugang zum Grundstück hat. Sie sind sich unsicher, welche Art der Erdwärmepumpe Ihre spezifischen Anforderungen am besten erfüllt? Wir unterstützen Sie sehr gerne bei der Auswahl und Planung!

Die Vorteile einer Erdwärmepumpe

Eine Erdwärmepumpe wird alternativ als Geothermie-Heizung oder Sole-Wasser Wärmepumpe bezeichnet. Sie funktioniert ähnlich wie eine Luftwärmepumpe oder Grundwasser Wärmepumpe. Der Unterschied liegt in der Art und Weise, wie die Energiequelle erschlossen wird.

So funktioniert das Heizen mit einer Sole-Wasser Wärmepumpe:

  • Per Sonde oder Kollektoren wird Erdwärme von einem frostsicheren Sole-Wasser-Gemisch aufgenommen und zur Wärmepumpe weitergeleitet.
  • Die Sole überträgt die Wärme auf ein Kältemittel, welches bereits bei niedrigen Temperaturen verdampft.
  • Der entstehende Dampf wird weiter verdichtet. Dadurch erwärmt sich dieser zusätzlich.
  • Die Wärme wird im Anschluss an das Heizsystem abgegeben.
  • Dadurch kühlt das Kältemittel ab.
  • Das kalte Sole-Gemisch wird wieder in die Erde gepumpt.
  • Der Kreislauf beginnt von vorne.

Die Entnahmeleistung hängt von der Dimensionierung der Kollektoren bzw. der Sonde ab. Auch die Bodenbeschaffenheit hat Einfluss. Ist dieser zu trocken, speichert er weniger Energie. Ein feuchter Boden transportiert die Wärme grundsätzlich besser. Ist die Bodenqualität schlecht, werden zum Beispiel mehr Kollektoren benötigt. Informieren Sie sich deshalb über die örtlichen Gegebenheiten und lassen Sie sich von Experten beraten.

Nachteile

Im Gegensatz zu einer Luftwärmepumpe ist die Installation einer Erdwärmepumpe um einiges aufwendiger. Außerdem müssen Sie bei der Wahl von Erdwärmesonden berücksichtigen, dass eventuell eine Bewilligung erforderlich ist. Dies gilt insbesondere in Gebieten, die wasserrechtlich geschützt sind oder gespannte Grundwasserverhältnisse ausweisen.

Kosten und Förderungen

Die Kosten für eine Erdwärmepumpe setzen sich folgendermaßen zusammen:

  • Erschließungskosten
  • Kollektoren
  • Wärmepumpe selbst
  • Installationskosten

Sie sind variabel und hängen unter anderem von der Dimensionierung und dem Umfang der benötigten Erdarbeiten ab. Eine Tiefenbohrung ist kostenintensiver als eine Grabung für Ringkollektoren. Die Kosten bewegen sich durchschnittlich in einem Bereich von ca. € 10.000 bis € 30.000,-.

Reduzieren Sie die Betriebskosten, indem Sie Ihre Sole-Wasser-Wärmepumpe mit einer Photovoltaikanlage kombinieren. Nehmen Sie außerdem die attraktiven staatlichen Förderungen für den Einbau einer Wärmepumpe in Anspruch. Dadurch können Sie auch die Anschaffungskosten zum Teil erheblich senken.

Häufig gestellte Fragen:

Bei einer Erdwärmepumpe spricht man nicht von aktiver, sondern von passiver Kühlung. Für das auch als „Natural Cooling“ bezeichnete Kühlen werden die niedrigeren Temperaturen des Erdreichs genutzt. Damit wird das im Heizkreislauf zirkulierende Wasser abgekühlt. Der Verdichter ist nicht in Betrieb, wodurch Stromkosten eingespart werden.

Die passive Kühlung ist äußerst energiesparend und kostengünstig, jedoch etwas weniger effektiv als die aktive Kühlung. Hochwertige Sole-Wasser-Wärmepumpen wie jenen von iDM können parallel zum Kühlen selbstverständlich auch Warmwasser bereiten.

Sole-Wasser-Wärmepumpen nutzen die thermische Energie des Erdreichs, um das Gebäudeinnere zu heizen. Um die Wärmequelle zu erschließen, werden Kollektoren oder Sonden benötigt. Ein Sole-Wasser-Gemisch überträgt die Erdwärme auf das Kältemittel.

Wasser-Wasser-Wärmepumpen beziehen die thermische Energie aus dem Grundwasser. Sie werden deshalb auch als Grundwasser-Wärmepumpen bezeichnet. Zur Erschließung der Wärmequelle werden zwei Brunnen benötigt. Einer transportiert das Wasser zur Wärmepumpe, während der andere es wieder in das Reservoir zurückleitet.

Dies variiert, abhängig von den örtlichen Gegebenheiten und der benötigten Entnahmeleistung. Im Durchschnitt liegt die Bohrtiefe für eine Erdwärmesonde zwischen 60 und 80 Metern, maximal bei 100 Metern.

Eine Tiefenbohrung hält über viele Jahrzehnte an. Die Lebensdauer der durch ein Betongemisch geschützten Sonden kann an die 100 Jahre betragen. Mehrere Generationen können so theoretisch in den Genuss der Energiequelle Erdwärme kommen.

Es gibt dennoch Faktoren, welche die Haltbarkeit beeinflussen können. Dazu zählen Veränderungen im Erdreich, zum Beispiel durch Naturkatastrophen oder klimatische Entwicklungen.
